고강도 S 등급 유리 섬유
고강도 유리 섬유 천
고강도 유리 섬유 천은 강화 유리 섬유 원사로 생산됩니다. 천 표면은 고온 탈왁싱 처리가 필요하지 않으며 에폭시 또는 비닐 수지와 직접 혼합 될 수 있습니다. 알칼리가없는 유리 섬유 천과 비교할 때, 그것은 고강도와 높은 모듈러스의 특성을 가지고 있습니다.
조직 구조에는 일반 직조, 능직 직조 및 새틴 직조가 포함됩니다. 고강도 유리 섬유 천의 두께는 일반적으로 0.08-0.25mm이며 너비는 90mm 또는 100mm입니다.
고강도 유리 섬유 천의 ypical 명세:
제품 코드 | 간격 (mm) | 밀도 뿌리 / cm | 드로잉 파괴 강도 (N / 25mm) | 단위 중량/m2 | 적용 가능한 수지 | 조직 구조 | ||
날실 | 씨실 | 세로 | 씨실 | |||||
SW80B-90b | 0.08 | 16 | 16 | 500 | 500 | 78±7 | 폴리에스테르 | 2/2 트윌 |
SW80B-90a | 0.08 | 16 | 16 | 500 | 500 | 78±7 | 에폭시 | 2/2 트윌 |
SW100A-90a | 0.10 | 20 | 20 | 550 | 550 | 96±6분 | 에폭시 | 일반 직조 |
SW110C-90a | 0.11 | 22 | 22 | 600 | 600 | 106±10분 | 에폭시 | 네 새틴 |
SW140B-90a | 0.14 | 14 | 14 | 900 | 900 | 138±13분 | 에폭시 | 2/2 트윌 |
SW140C-90a | 0.14 | 14 | 14 | 900 | 900 | 138±13분 | 에폭시 | 네 새틴 |
SW180D-90a | 0.18 | 18 | 18 | 1200 | 1200 | 178±15년 | 에폭시 | 다섯 두 비행 |
SW200C-90a | 0.20 | 20 | 10 | 2300 | 400 | 223±20 | 에폭시 | 네 새틴 |
SW210B-92a | 0.21 | 16 | 12 | 1600 | 1350 | 208±20년 | 에폭시 | 2/2 트윌 |
SW210A-92a | 0.21 | 16 | 12 | 1600 | 1350 | 208±20년 | 에폭시 | 일반 직조 |
SW220B-90a | 0.22 | 18 | 14 | 1900 | 1600 | 236±20 | 에폭시 | 2/2 트윌 |
SW220C-90a | 0.22 | 18 | 14 | 2000 | 1600 | 236±20 | 에폭시 | 네 새틴 |
SW220D-90a | 0.22 | 18 | 14 | 2000 | 1600 | 236±20 | 에폭시 | 다섯 두 비행 |
SW220B-90b | 0.21 | 18 | 14 | 1900 | 1600 | 236±20 | 폴리에스테르 | 2/2 트윌 |
SW220C-90b | 0.21 | 18 | 14 | 1900 | 1600 | 236±20 | 폴리에스테르 | 네 새틴 |
SW240F-90a | 0.23 | 20 | 18 | 200 | 1700 | 240±20 | 에폭시 | 여덟 세 비행 |
SW280F-92a | 0.25 | 20 | 18 | 2000 | 1700 | 280±20 | 에폭시 | 여덟 세 비행 |
특별한 명세는 주문을 받아서 만들어질 수 있습니다
응용 분야 : 항공, 항공 우주, 선박, 무기, 스포츠 장비 등을위한 이상적인 보강 재료

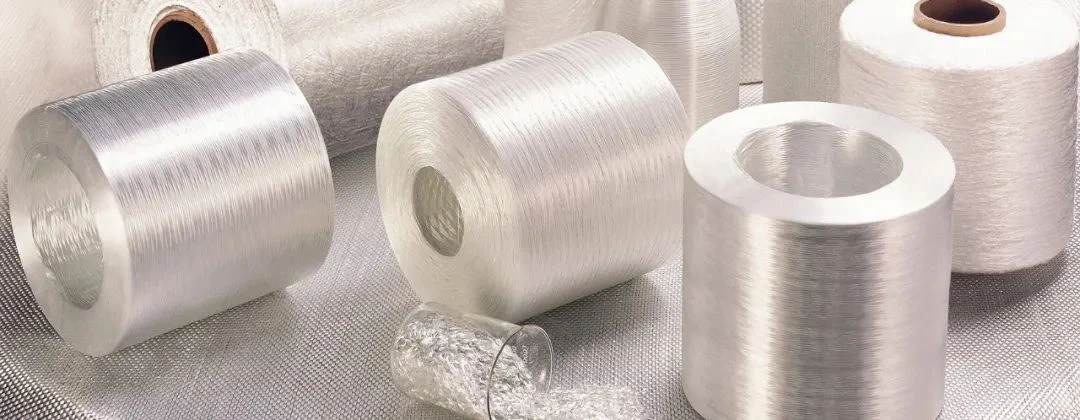

고강도 유리 섬유 원사
알칼리가없는 E 유리 섬유와 비교하여 고강도 유리 섬유의 인장 강도가 30-40 % 증가하고 탄성 계수가 16-20 % 증가하고 온도 저항이 100-150 °C로 10 배 증가하며 고강도 유리 섬유는 파단 신율이 크고 내충격성이 좋으며 노화 저항성, 내식성의 특성을 가지고 있으며, 및 수지 침투.
물리적 특성 | HS2 | HS4 | HS6 | E | 성능 개선 |
새로운 생태 섬유 인장 강도 (MPa) | 4100 | 4600 | 4800 | 3140 | 30-45% |
에폭시 프리프레그 원사 강도 (Mpa) ASTM2343 | 3000-3400 | 3200-3600 | 3600-4000 | 1800-2400 | 40-50% |
탄성 계수 (GPa) ASTM2343 | 87-91 | 90-94 | 92-96 | 69-76 | 20-25% |
파단 신율(%) | 5.3 | 5.3 | 5.7 | 4.6 | 북미 |
로빙의 명세
선형 밀도 텍스 | 240 | 276 | 400 | 600 | 660 | 735 | 800 | 1100 | 1200 | 1980 | 2400 |
제국 카운트 | 2067 | 1800 | 1250 | 827 | 750 | 675 | 606 | 450 | 423 | 250 | 206 |
꼬인 원사
급 | 미터법 번호 | 트위스트(트위스트/m) | 파괴 강도 (N) |
SC8 12X1 | 12 | 55 | >7N |
SC8 24X1 | 24 | 55 | >15N |
SC8-24 1×2 | 48±3.6 | 55 | >28 |
SC8-24 1×3 | 72± 4.8 | 55 | >42 |
SC8- 28 1X4 | 112±11 | 90 | >65 |
SC9-33 1X2 | 66±6분 | 55 | >33일 |
응용 분야 : 발사체 쉘, 페놀 그릴, CNG 실린더, 보강 링, 광섬유 케이블 보강 원사, 스포츠 장비와 같은 다양한 고성능 유리 섬유 강화 재료.
고강도 유리 섬유 로빙 직물
고강도 유리 섬유 로빙은 날실과 씨실 핫멜트 원사에 의해 고정되며, 워프와 씨실 원사는 워프 뜨개질 기계를 통해 얽히거나 짠 고강도 유리 섬유 단방향 천, 깅엄 및 워프 니트 직물로 직조됩니다. 고온 프레스 또는 워프 뜨개질 과정에서 고강도 유리 섬유 로빙의 섬유는 평행하고 직선으로 배열되어 보강 섬유를 최대한 발휘하고 복합 재료의 기계적 특성을 크게 향상시킬 수 있습니다.
단방향 패브릭 사양
제품 번호 | 워프 원사 TEX | 씨실 | 밀도 (뿌리 / cm) | 무게 g / m2 | 간격 mm | |
SWU414 | 660 | 열 고정 원사 | W 6.1 | F 1.6 | 414 | 0.34 |
SWU288 | 660 | 열 고정 원사 | W 4.1 | F 1.6 | 288 | 0.24 |
SWU220 | 400 | 열 고정 원사 | W 5.1 | F 1.6 | 220 | 0.18 |
SWU173 | 400 | 열 고정 원사 | W 3.9 | F 1.6 | 173 | 0.14 |
깅엄 제품 사양
제품 번호 | 워프 원사 TEX | 밀도 (뿌리 / cm)) | 무게 g / m2 | 날실과 씨실 파괴 강도 (N / 25mm) | 간격 mm | |
SWR260 | 240 | W 6.1 | F 4.7 | 260 | W 1800 F1400 | 0.22 |
SWR400 | 660 | W 3.0 | F 3.0 | 400 | W 2700 F2700 | 0.40 |
SWR800 | 1980 | W 2.0 | F 2.0 | 810 | W 4950 F4950 | 0.75 |
용도 : 저압 용기, 스포츠 장비, 건물 보강재, 방탄 갑옷, 2.5MW 이상의 풍력 블레이드 재료.
낮은 유전체 유리 섬유
D 유리 섬유라고도 알려져 있으며, 저밀도, 낮은 유전 손실의 특성을 가지고 있으며, 유전 성능은 주파수 및 온도와 같은 환경에 덜 영향을받습니다. 기판 추가에 이상적입니다.
낮은 유전체 유리 섬유 특성
공연 | D3 |
조밀도 g / cm3 | 2.30 |
신 생태 모노 필라멘트 강도 (MPa) | ≥2600 |
탄성계수(Gpa) | >55 |
유전 상수 22°C 1010Hz | ≤4.5 |
유전 손실 22°C 1010Hz | 0.0035 |
낮은 유전체 유리 섬유 천
유리 조성 | D3 |
간격 mm | 0.21 |
단위 면적당 질량 g/cm2 | 210 |
폭 cm | 120 |
파괴 강도 N / 100X25mm | 방사형≥1150 |
파괴 강도 N / 100X25mm | 씨실≥900 |
응용 분야 : 고성능 레이돔 등
3D 중공 직물
입체 중공 직물은 유리 섬유, 탄소 섬유 및 케블라 섬유와 같은 다양한 고성능 연속 섬유로 직조 될 수 있습니다. 샌드위치 구조의 기초는 표층부를 형성하는 날실과 씨실 원사와 두 표층부를 연결하고 코어를 형성하는 Z 방향 섬유입니다. 직물의 직조 높이는 2-40mm의 범위이며, 공간 모양은 복합 재료의 사용 요구 사항에 따라 "8", "입", "V"모양 등으로 임의로 설계 될 수 있습니다.
사양 | 3 | 5 | 8 | 10 | 12 | 15 | 18 | 20 | ||
코어 두께 | 일반 (N) | 밀리미터 | 3.0 | 5.0 | 5.0 | 10.0 | 12.0 | 15.0 | 18.0 | 20.0 |
표면 두께 | 일반 (N) | 밀리미터 | 0.36 | 0.36 | 0.36 | 0.58 | 0.58 | 0.58 | 0.58 | 0.58 |
직물 무게 | 일반 (N) | g/㎡ | 720 | 810 | 920 | 1440 | 1510 | 1580 | 1720 | 1880 |
복합 중량 | 폴리에스터 수지(N) | g/㎡ | 1510 | 1680 | 1900 | 2930 | 3060 | 3250 | 3440 | 3570 |
